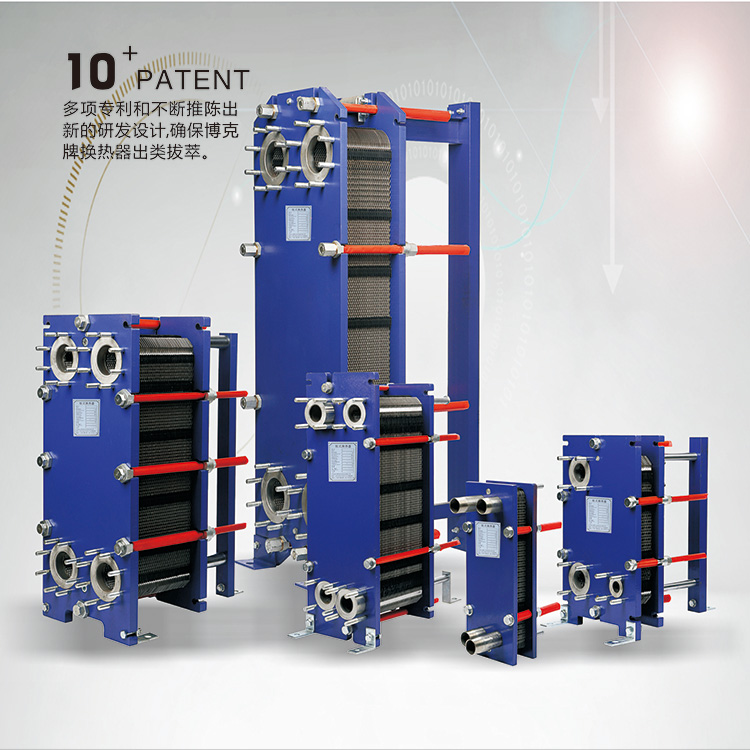

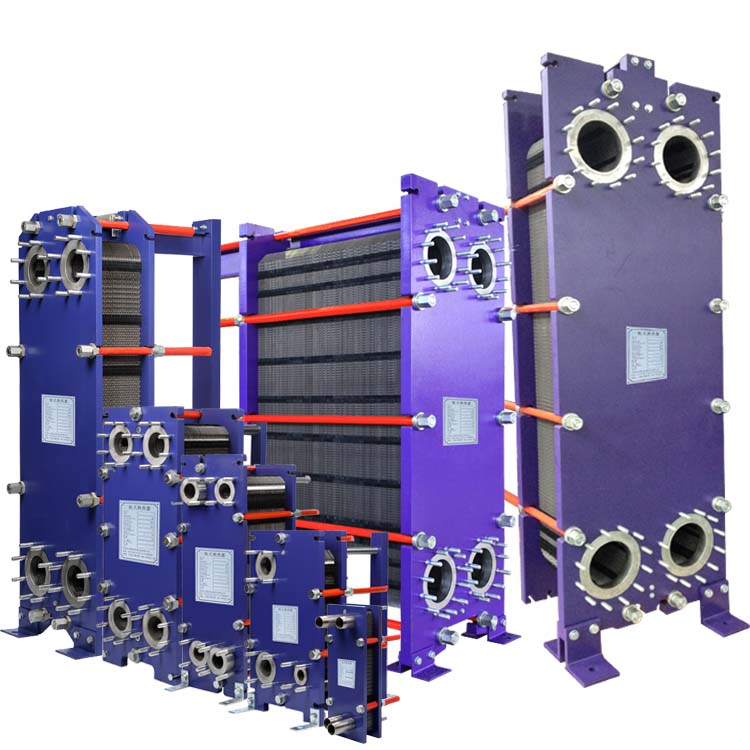

可拆板式換熱器

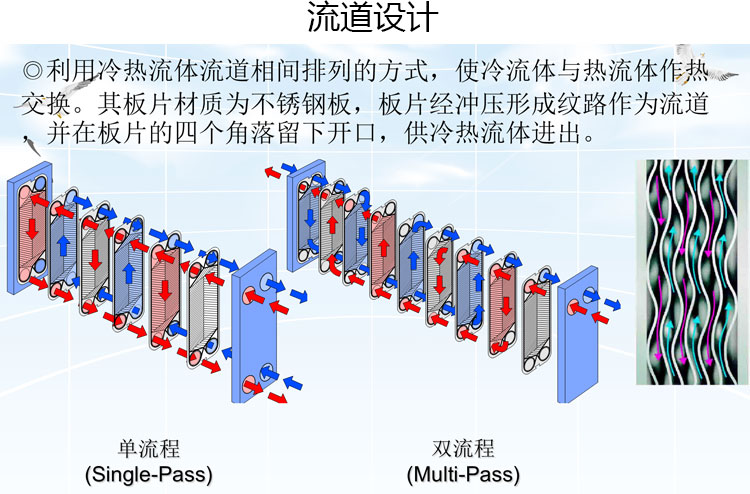

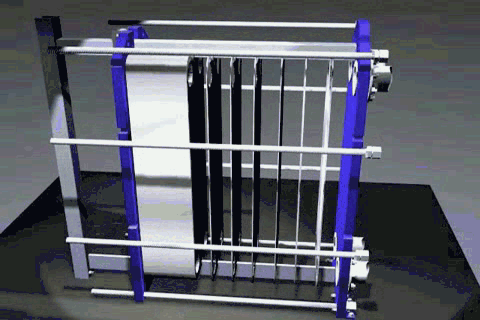

PHE可拆板式換熱器流程演示圖：

　　● 高效節能：其換熱系數在3000～4500kcal/ m2.℃·h，比管殼式換熱器的熱效率高3~5倍。

　　●   結構緊湊：板式換熱器板片緊密排列，與其他換熱器類型相比，板式換熱器的占地面積和占用空間較少，面積相同換熱量的板式換熱器僅為管殼式換熱器的1/5。

　　● 容易清洗拆裝方便：板式換熱器靠夾緊螺栓將夾固板板片夾緊，因此拆裝方便，隨時可以打開清洗，同時由于板面光潔，湍流程度高，不易結垢。

　　● 使用壽命長：板式換熱器采用不銹鋼板片壓制，可耐各種腐蝕介質，膠墊可隨意更換，并可方便在、拆裝檢修。

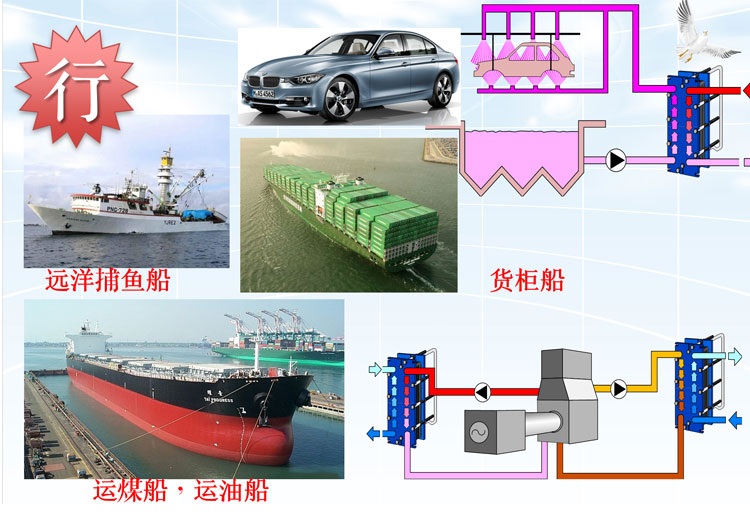

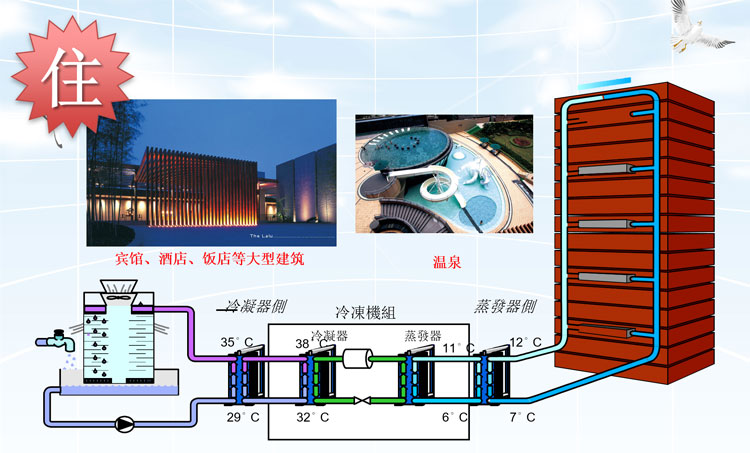

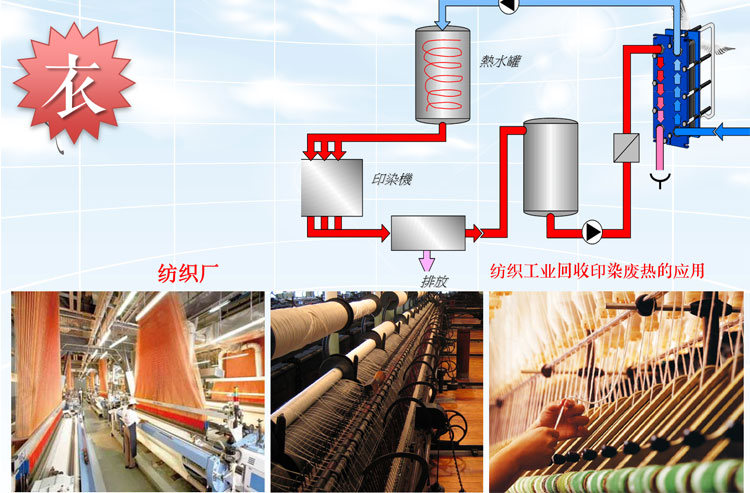

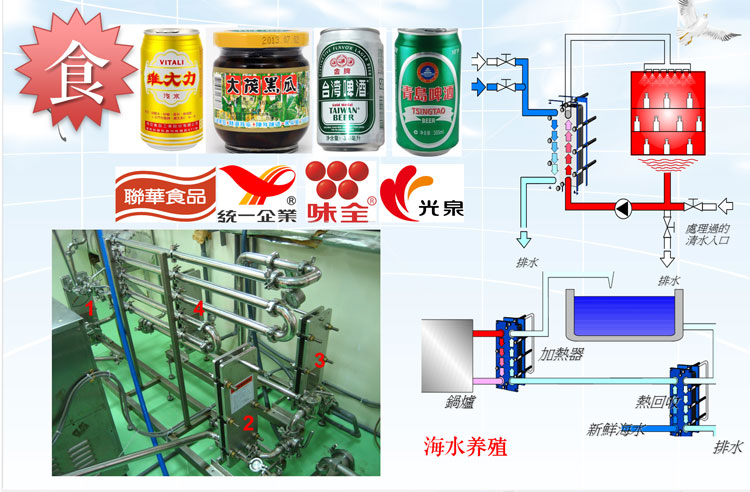

　　● 適應性強：板式換熱器板片為獨立元件，可按要求隨意增減流程，形式多樣;幾乎適用于所有領域的加熱、冷卻、蒸發、冷凝、保溫、殺菌過程。

　　● 不串液：板式換熱器密封槽設置泄液液道，各種介質不會串通，即使出現泄露，介質總是向外排出。

　　●   能實現純逆流換熱：充分利用兩種流體的溫差，熱回收率高達95%以上，處理微小溫差的能力最強，端溫差小，對水換熱可低于1℃，是其他型式換熱不能勝任的。

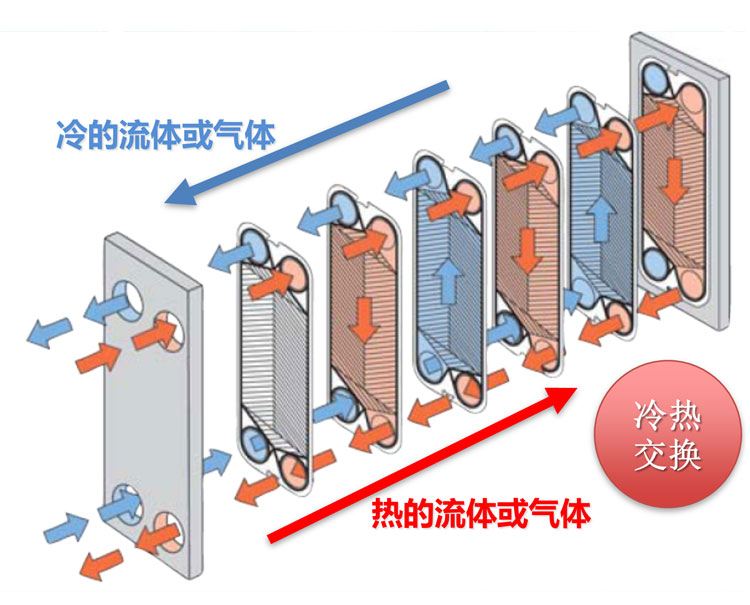

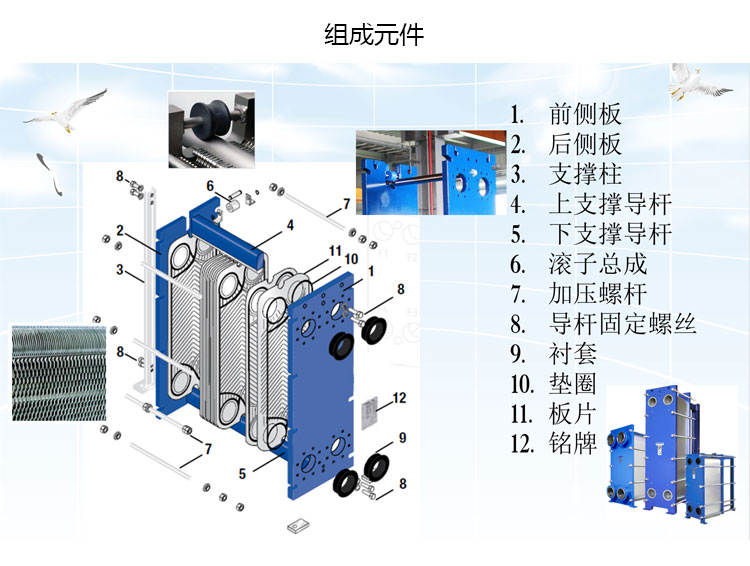

　　板式換熱器是由一組波紋金屬板組成，板上有四個角孔，供傳熱的兩種流體通過。金屬板片安裝在一個側面有固定板和活動板的框架內，并用夾緊栓夾緊。板片上裝有密封墊片，將流體通道密封，并且引導流體交替地流至各自的通道內，形成熱交換。流體的流量、物理性質、壓力降和溫度差決定了板片的數量和尺寸。波紋板不僅提高了湍流程度，并且形成許多支撐點，足以承受介質間的壓力差。金屬板和活動壓緊板懸掛在上導桿，并由下導桿定位，而桿端則固定在支撐柱上，由于具備高性能、省空間、省能源、維護簡單等許多優點，板式換熱器已獲得各產業的高度肯定。

板片墊片材質和適用介質簡易對照表
